暂时没有内容信息显示
请先在网站后台添加数据记录。
导航

banner

服务与案例
/
/
/
镁合金防腐技术应用案例

镁合金防腐技术应用案例

  • 发布时间:2020-09-27
  • 访问量:

【概要描述】超薄复合涂料XHC-900AB

镁合金防腐技术应用案例

详情

品名

超薄复合涂料XHC-900AB

试料日期

2018-09-12





送检部门

市场部





试料材质

镁合金AZ31D

制造商

鑫菏实业

试料数量

2PCS

试验项目

结     果

试 验 方 法

干燥膜厚

5μm

国标GB T 13452.2-2008

铅笔硬度

5H

国标(GB/T 6739-2006)

耐磨耗性

750g力x1000次

1000次

国标(GB/T 1768-2006)



1000g力x500次

500次

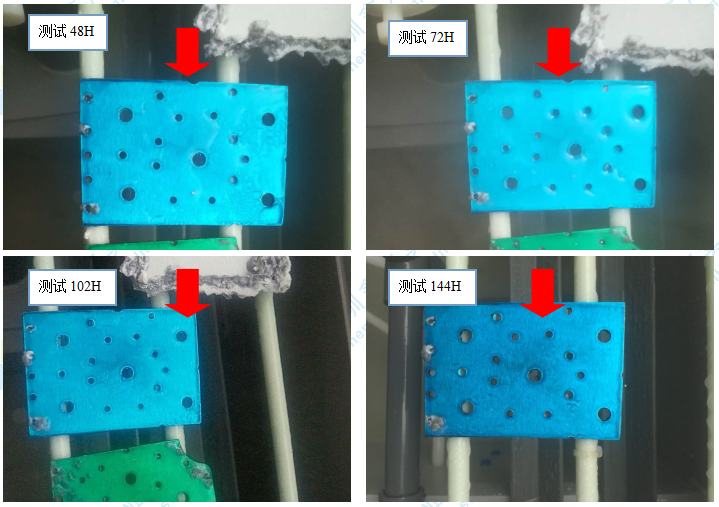

耐中性盐雾测试

将试验室及盐水桶之温度调整至摄氏35度, 压力桶之温度为摄氏47度, 喷雾压力保持1.00kgf  0.01kgf/cm2时,即可开始喷雾。





《色漆和清漆 耐中性盐雾性能的测定》(GB/T 1771-2007)



镁合金AZ31D中性盐雾测试可达300 H以上,结构件120小时无腐蚀,边缘颜色轻微发白,结果合格。





试验片制作方法:

将厚度为4mm的镁合金AZ31D,裁切成8.5x11cm长方形尺寸,简单去除边缘毛刺。再做脱脂前处理,干燥后使用空气喷涂,最后180℃x20min固化。

版权所有©2020深圳鑫菏实业有限公司粤ICP备16119469号网站建设:中企动力深圳全国咨询热线:400-830-3585

深圳鑫菏实业有限公司

在线留言

电话咨询

微信咨询

QQ咨询
