logo

导航

banner

服务与案例
/
/
/
不锈钢易清洁涂层测试报告

不锈钢易清洁涂层测试报告

  • 发布时间:2020-11-20
  • 访问量:

【概要描述】为实现不锈钢不锈钢易清洁的目的,要求表面涂层既要具备加工工艺简单,同时在高温条件下依旧具备优异的疏水疏油特性。

不锈钢易清洁涂层测试报告

详情

不锈钢易清洁涂层测试报告

一、不锈钢易清洁涂层需求

烤箱、燃气灶具使用时,不锈钢部件表面易粘附油污,而且不锈钢表面最高温度可达到300℃,因此,为实现不锈钢不锈钢易清洁的目的,要求表面涂层既要具备加工工艺简单,同时在高温条件下依旧具备优异的疏水疏油特性。

二、易清洁涂层资源

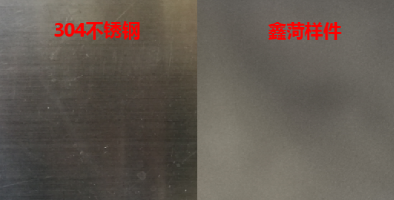

本次测试涂层样件由深圳鑫菏实业有限公司提供。涂层外观:整体呈灰色,表面有微小颗粒物沉积。



三、测试及分析

1. 静态疏水疏油测试

测试方法:样件水平放置,使用胶头滴管将水和油滴于样件表面,液滴形状稳定后进行目测。

涂层表面具备一定的疏水特性,油滴出现一定程度的铺展,疏油性能待进一步评估。



2. 油滴滑落测试

测试方法:样件放置于45°倾角台面,将油滴于样件表面,观察油滴挂壁现象,同时记录油滴滑落5cm所用时间。

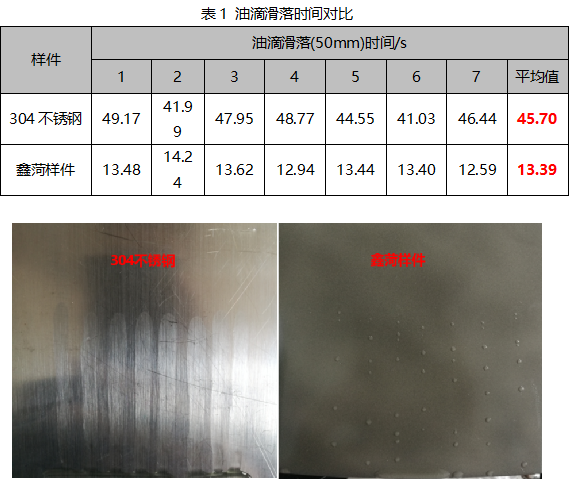

分别对304不锈钢、鑫菏样件进行油滴滑落时间测试并观察油滴挂壁现象,测试数据列于表1,从表中数据可以看出,鑫菏样件油滴滑落时间明显低于304不锈钢,且相对于鑫菏样件,304不锈钢表面油滴挂壁现象非常严重。



3. 涂层硬度测试

测试方法:利用铅笔硬度计在(750±10)g的负载下以45 °角向下在水平放置的涂层上推动硬度逐渐增加的铅笔,观察涂层来确定涂层的铅笔硬度。

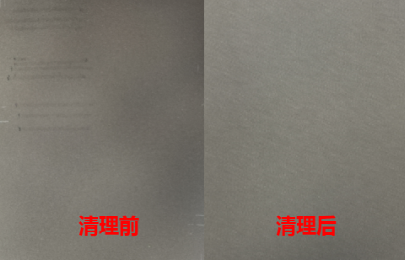

分别采用硬度为4H、5H、6H的铅笔对鑫菏样件进行硬度测试,涂层表面残留物清理后,均未发现明显划痕,因此,可以断定涂层硬度高于6H。



4. 涂层附着力测试

测试方法:使用百格刀垂直于样件表面均匀施力,用均匀的切割速率在涂层上形成规定的切割数,所有切割均应划透至底材表面;将胶粘带放于网格上方,方向与一组切割线平行,确保胶粘带与涂层接触良好,在贴上胶粘带5min内拿住胶粘带悬空的一端,在接近60°的角度,在0.5~1.0s内平稳撕离胶粘带;仔细检查试验涂层的切割区,通过与图示比较,将实验面进行分级。

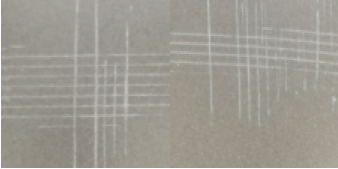

由于样件整体呈弧形,对附着力测试造成一定影响,但涂层表面无任何剥离现象出现,可以判断出涂层附着力为0级。



5. 热震测试

测试方法:带有涂层的304不锈钢样件加热至260℃,持续10min,然后将样件置于室温空气中冷却,循环测试。

鑫菏样件经50次热震测试后,涂层无开裂、脱落现象,涂层表面出现轻微变黄。

6. 高温易清洁测试

测试方法:将待测样件加热至260℃,然后,将食用油滴于样件表面,260℃下持续加热120min,然后将样件置于室温空气中冷却,使用湿抹布擦拭油污。

304不锈钢样件表面油污铺展比较严重,粘接牢固,无法清理掉;鑫菏样件表面油污仍收缩呈液滴状,使用湿抹布不易清理,但可以用手揭掉固化的油污,说明鑫菏样件表面易清洁性能优于304不锈钢。



版权所有©2020深圳鑫菏实业有限公司粤ICP备16119469号网站建设:中企动力深圳全国咨询热线:400-830-3585

深圳鑫菏实业有限公司

在线留言

电话咨询

微信咨询

QQ咨询
